Gearbox planet heliks

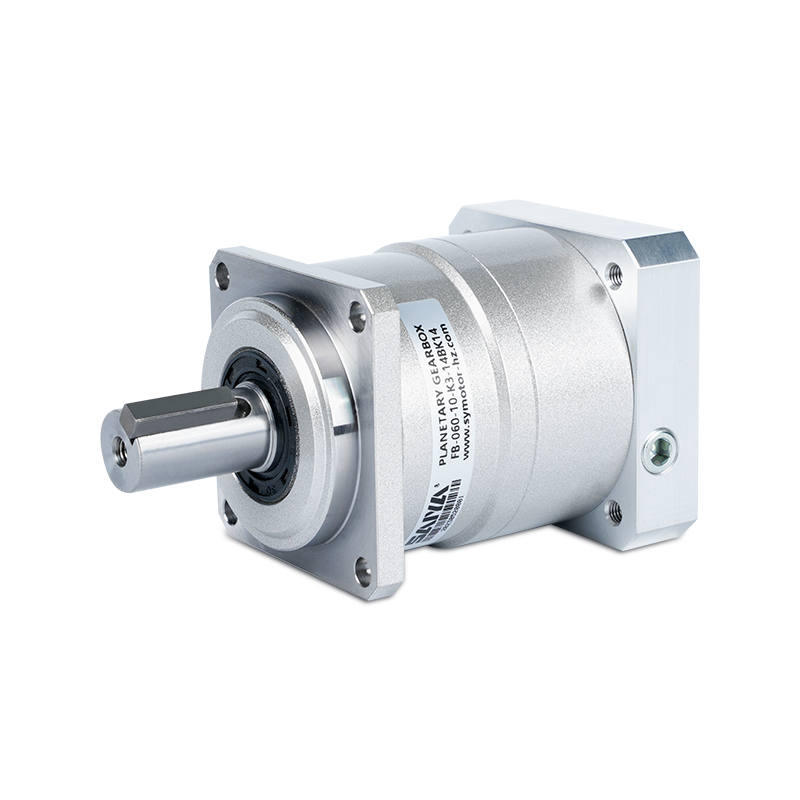

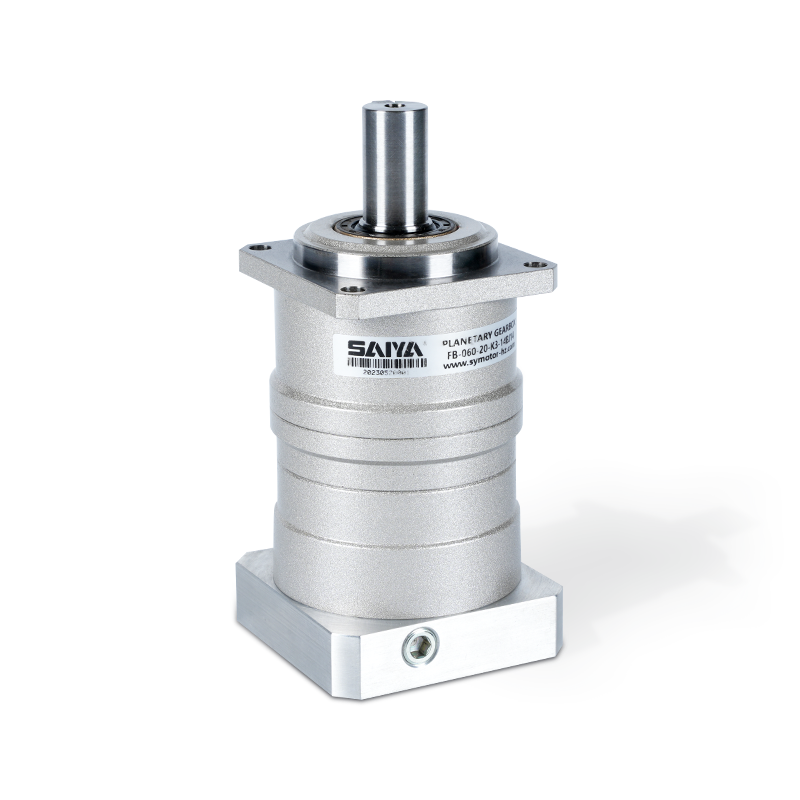

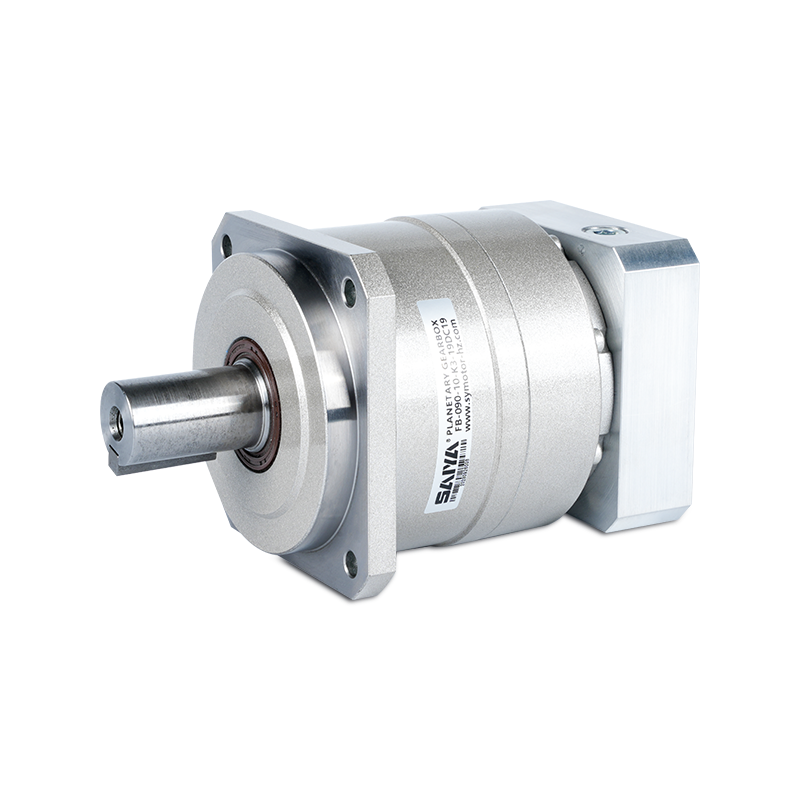

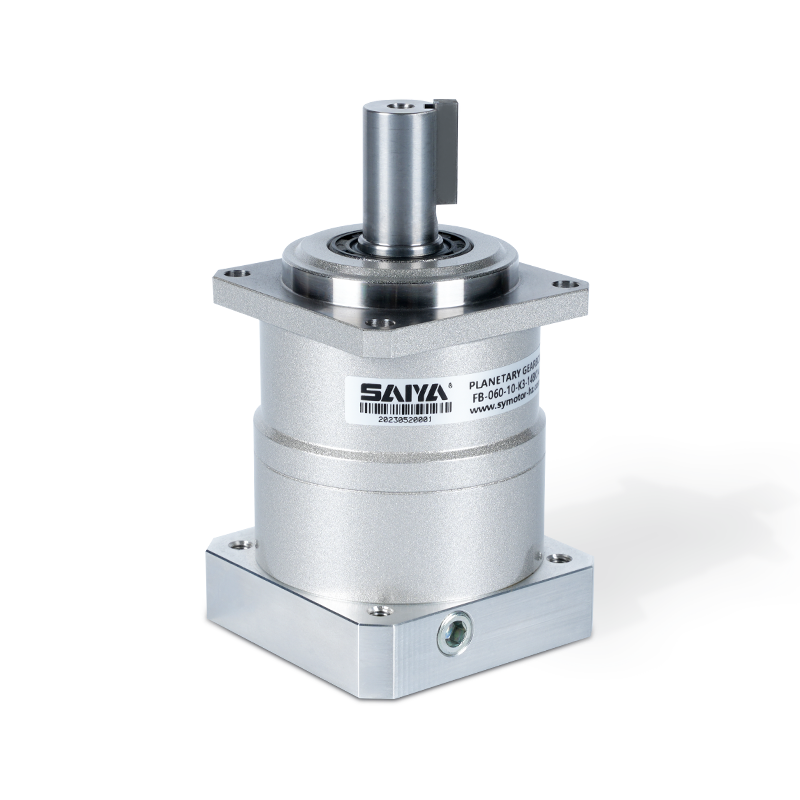

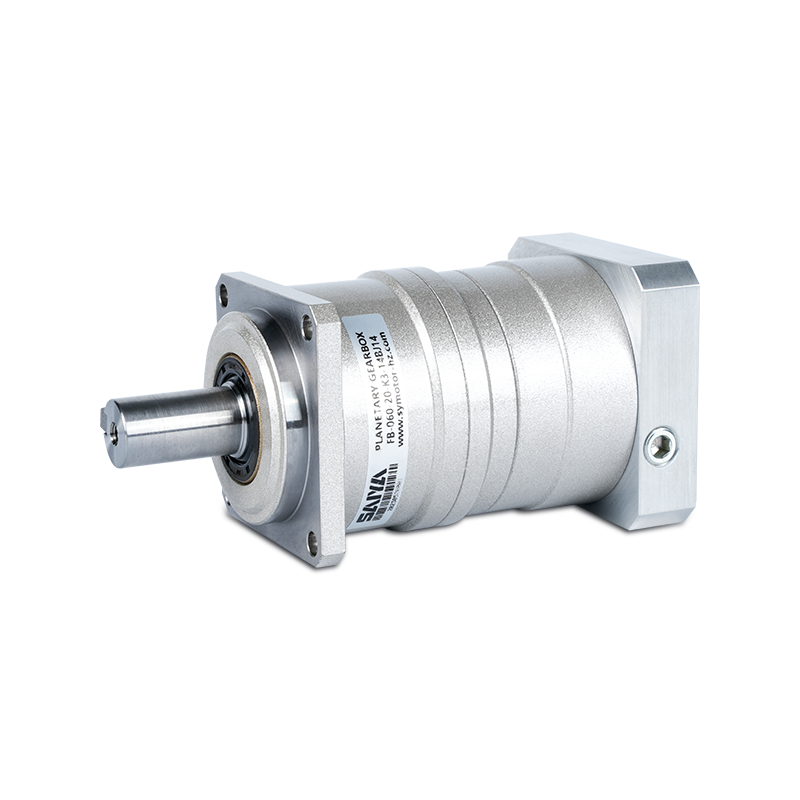

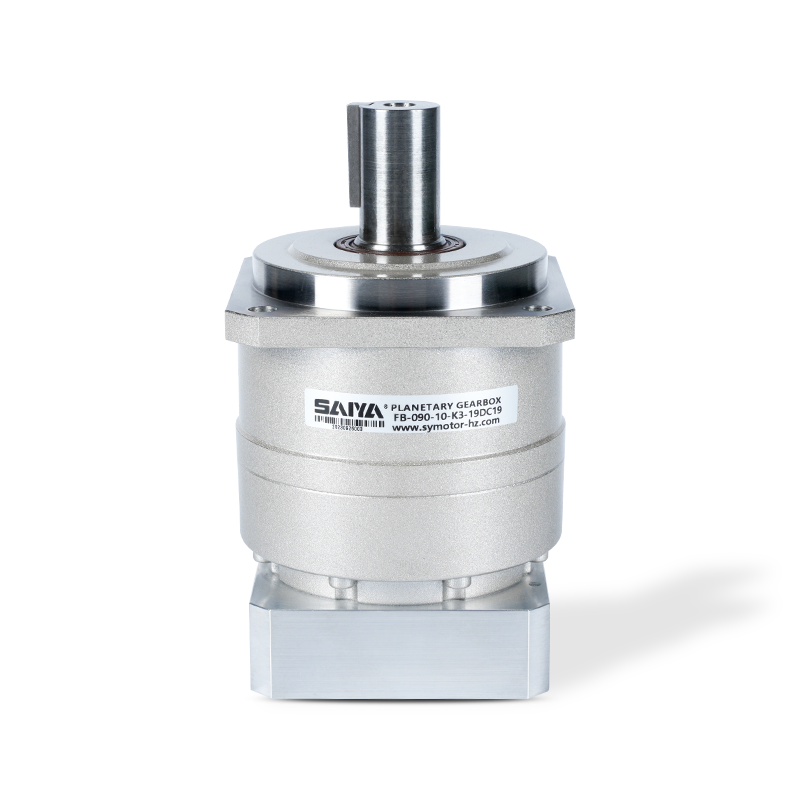

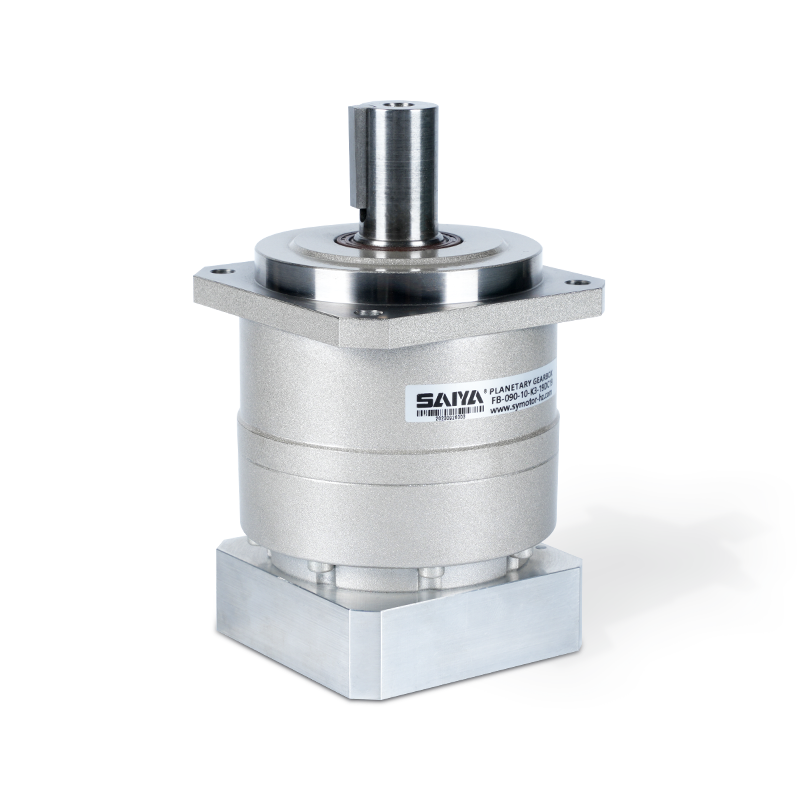

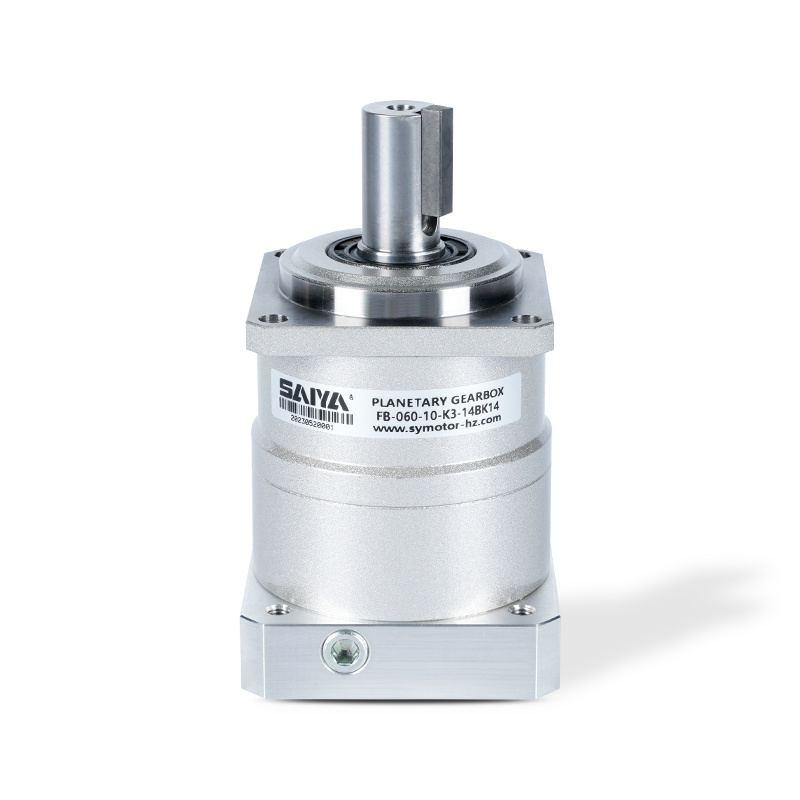

Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox

FB Helical Gear Series/Square Flange Output/Helical Gear/Reduction Ratio: 3-100

Return Clearance: 3-5 Arcmin

  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
  • Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox
SEBELUMNYA   |   Tidak ada artikel berikutnya

+ Hubungi kami + Unduh Katalog Video Produk

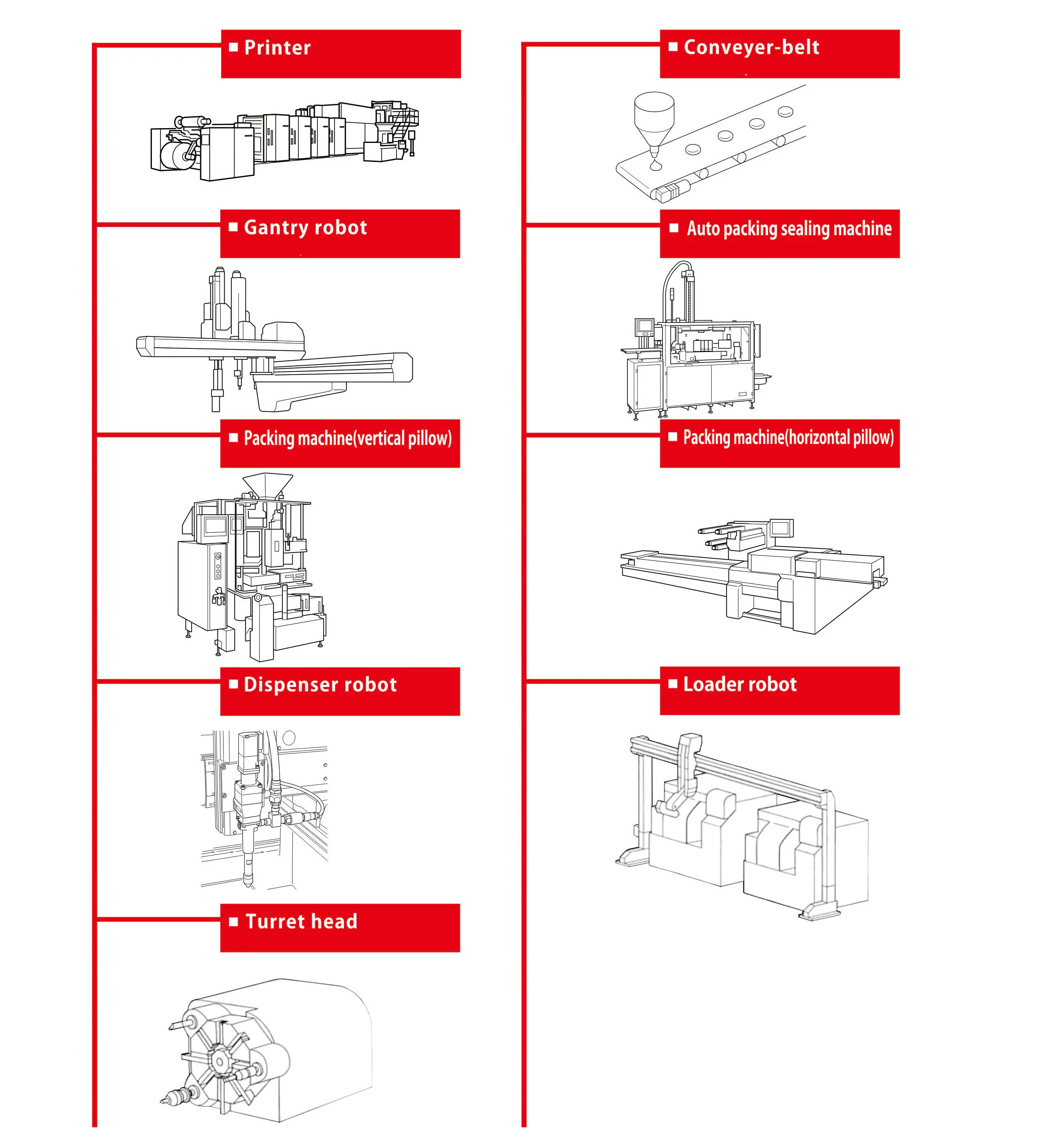

APLIKASI DAERAH
Kami adalah perusahaan teknologi tinggi yang didedikasikan untuk produksi dan penjualan motor reduksi roda gigi AC, motor reduksi kecil, pereduksi planet khusus servo, motor DC tanpa sikat dan motor tanpa sikat, dan produk lainnya.

  • Penyortiran logistik

  • Robot otomatis

  • pemotongan laser

  • Gerbang Kontrol Akses

  • Station listrik fotovoltaik

  • Alat kesehatan

  • Agv

Deskripsi Produk

Seri FB gearbox, terkenal karena ketepatan dan keandalannya, menawarkan berbagai opsi yang sesuai dengan berbagai aplikasi industri. Dengan desain yang berfokus pada efisiensi dan kinerja, gearbox ini dilengkapi dengan roda gigi heliks yang memastikan kelancaran operasi dan tingkat kebisingan minimal.

Menampilkan konfigurasi output flensa persegi, seri FB direkayasa untuk memberikan integrasi yang mulus ke dalam pengaturan mesin yang beragam. Dimasukkannya roda gigi heliks dalam gearbox ini meningkatkan transmisi torsi sambil mengurangi backlash, menghasilkan transfer daya dan peningkatan kontrol atas regulasi kecepatan.

Salah satu atribut penting dari seri FB adalah kisaran rasio roda gigi yang serba guna, berkisar dari 3-100k. Pilihan luas ini memungkinkan pengguna untuk menyesuaikan gearbox dengan kebutuhan spesifik mereka, apakah itu melibatkan aplikasi berkecepatan tinggi atau menuntut persyaratan torsi. Selain itu, gearbox menawarkan kisaran backlash yang tepat dari 3-5 arcminutes, memastikan posisi yang akurat dan bermain minimal selama operasi.

Apakah digunakan dalam robotika, otomatisasi, atau pengaturan industri lainnya di mana presisi dan keandalan adalah yang terpenting, serangkaian fb gearbox berdiri sebagai solusi yang dapat diandalkan. Konstruksi yang kuat, ditambah dengan teknologi gearing canggih, memastikan kinerja dan efisiensi jangka panjang, menjadikannya pilihan yang lebih disukai bagi para insinyur dan produsen di seluruh dunia.

Operasi yang tenang

Roda gigi heliks berkontribusi untuk mengurangi getaran dan kebisingan.

Presisi tinggi

Backlash standar adalah 5 busur-min, ideal untuk kontrol presisi.

Kekakuan & torsi tinggi

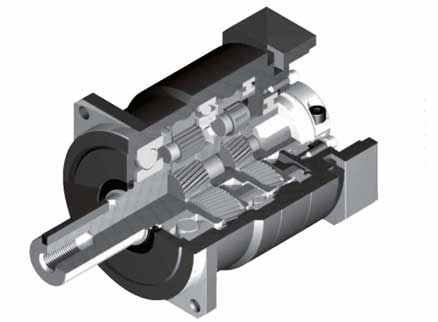

Kekakuan tinggi dan torsi tinggi dicapai dengan bantalan roller jarum yang tidak dikeluarkan.

Koneksi adaptor-menabrak

Dapat dilampirkan ke motor apa pun di seluruh dunia.

Tidak ada kebocoran minyak

Solusi sempurna menggunakan minyak anti-pemisahan viskositas tinggi.

Bebas perawatan

Tidak perlu mengganti minyak seumur hidup unit dapat dilampirkan pada posisi apa pun.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Bingkai
ukuran 		Panggung Perbandingan Nominal
torsi output 		Maksimum
torsi output 		Torsi berhenti darurat Nominal
Kecepatan input 		Maksimum
Kecepatan input 		Diizinkan
beban radial 		Diizinkan
beban aksial
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
42 1 single 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 ganda 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
Bingkai ukuran Panggung Perbandingan Maksimum radial memuat Maksimum aksial memuat Berat Momen dari kelembaman (≤φ8) Momen dari kelembaman (≤φ14)
[N] [N] [kg] [kgcm²] [kgcm²]
42 1 Lajang 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
Dobel 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Beratnya dapat bervariasi sedikit model ke mode.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Bingkai
ukuran 		Panggung Perbandingan Nominal
keluaran torsi 		Maksimum
keluaran torsi 		Keadaan darurat
berhenti torsi 		Nominal
masukan kecepatan 		Maksimum
masukan kecepatan 		Diizinkan
radial memuat 		Diizinkan
beban aksial
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
060 1
Lajang 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Dobel 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
Bingkai
ukuran 		Panggung Perbandingan Maksimum
beban radial 		Maksimum
beban aksial 		Berat Momen
dari kelembaman
(≤φ8) 		Momen
dari kelembaman
(≤φ14) 		Momen
inersia
(≤φ19)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²]
060 1
Lajang 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Dobel 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Bingkai
ukuran 		Panggung Perbandingan Nominal
keluaran torsi 		Maksimum
keluaran torsi 		Keadaan darurat
berhenti torsi 		Nominal
masukan kecepatan 		Maksimum
masukan kecepatan 		Diizinkan
radial memuat 		Diizinkan
aksial memuat
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
090 1
Lajang 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Dobel 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
Bingkai
ukuran 		Panggung Perbandingan Maksimum
radial memuat 		Maksimum
aksial memuat 		Berat Momen
dari kelembaman
(≤φ8) 		Momen
dari kelembaman
(≤φ14) 		Momen
inersia
(≤φ19) 		Momen
inersia
(≤φ28)
[N] [N] [kg] [KGCM² ] [kgcm²] [kgcm²] [kgcm²]
090 1
Lajang 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Dobel 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Bingkai
ukuran 		Panggung Perbandingan Nominal
keluaran torsi 		Maksimum
torsi output 		Keadaan darurat
berhenti torsi 		Nominal
masukan kecepatan 		Maksimum
masukan kecepatan 		Diizinkan
radial memuat 		Diizinkan
aksial memuat
[Nm] [Nm] [Nm] [RPM] [ RPM] [N] [N]
115 1
Lajang 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Dobel 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
Bingkai
ukuran 		Panggung Perbandingan Maksimum
beban radial 		Maksimum
aksial memuat 		Berat Momen
inersia
(≤φ14) 		Momen
inersia
(≤φ19) 		Momen
inersia
(≤φ28) 		Momen
inersia
(≤φ38)
[N] [N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [kgcm² ]
115 1
Lajang 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Dobel 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Bingkai
ukuran 		Panggung Perbandingan Nominal
keluaran torsi 		Maksimum
keluaran torsi 		Keadaan darurat
berhenti torsi 		Nominal
masukan kecepatan 		Maksimum
masukan kecepatan 		Diizinkan
beban radial 		Diizinkan
beban aksial
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
140 1
Lajang 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Dobel 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
Bingkai
ukuran 		Panggung Perbandingan Maksimum
radial memuat 		Maksimum
aksial memuat 		Berat Momen
inersia
(≤φ19) 		Momen
inersia
(≤φ28) 		Momen
inersia
(≤φ38) 		Momen
inersia
(≤φ48)
[N] [N] [kg] [KGCM² [KGCM²] [kgcm² [kgcm²]
140 1
Lajang 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Dobel 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Bingkai
ukuran 		Panggung Perbandingan Nominal
torsi output 		Maksimum
torsi output 		Keadaan darurat
berhenti torsi 		Nominal
masukan kecepatan 		Maksimum
masukan kecepatan 		Diizinkan
radial memuat 		Diizinkan
beban aksial
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
180 1
Lajang 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Dobel 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
Bingkai
ukuran 		Panggung Perbandingan Maksimum
radial memuat 		Maksimum
aksial memuat 		Berat Momen
inersia
(≤φ28) 		Momen
inersia
(≤φ38) 		Momen
inersia
(≤φ48) 		Momen
inersia
(≤φ65)
[N] [ N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [kgcm² ]
180 1
Lajang 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
Dobel 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Bingkai
ukuran 		Panggung Perbandingan Nominal
keluaran torsi 		Maksimum
keluaran torsi 		Keadaan darurat
berhenti torsi 		Nominal
masukan kecepatan 		Maksimum
masukan kecepatan 		Diizinkan
radial memuat 		Diizinkan
aksial memuat
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
220 1
Lajang 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Dobel 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
Bingkai
ukuran 		Panggung Perbandingan Maksimum
beban radial 		Maksimum
aksial memuat 		Berat Momen
dari kelembaman
(≤φ38) 		Momen
dari kelembaman
(≤φ48) 		Momen
inersia
(≤φ65)
[N] [N] [kg] [kgcm2] [KGCM² ] [kgcm²]
220 1
Lajang 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
Dobel 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

+ Memahami parameter produk secara rinci
Produk Terkait
LEMBAGA YANG BERWENANG
SERTIFIKASI BERGANDA
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Hubungi kami
  • Upload

Tentang kami
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. didirikan pada tahun 2009, dengan 15 tahun akumulasi industri, yang merupakan perusahaan teknologi tinggi yang mengkhususkan diri dalam produksi dan penjualan motor roda gigi AC Mikro, motor roda gigi AC kecil, motor roda gigi DC sikat, motor roda gigi DC brushless BLDC, gearbox Planetary Presisi, dan motor roller...dll. Kami adalah Grosir Cina Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox Pemasok Dan Produk OEM dan ODM Seri FB 60 90 115 142 180 220 Helical Planetary Gearbox Produsen, Motor dan kotak roda gigi Saiya banyak digunakan dalam robot industri, logistik cerdas, mesin energi baru, robot AGV, dan bidang canggih lainnya. Selain itu, motor dan kotak roda gigi Saiya berperan penting dalam pemrosesan makanan, pengemasan, tekstil, elektronik, peralatan medis, dan mesin khusus, yang menawarkan solusi hemat biaya dan berbeda untuk berbagai industri. Untuk meningkatkan keunggulan kami dalam hal diferensiasi dan efektivitas biaya, kami memiliki perusahaan dagang sendiri, Hangzhou Saiya Transmission Equipment Co., LTD yang berlokasi di Hangzhou, Zhejiang, yang dekat dengan pelabuhan Shanghai dan Ningbo, untuk menangani bisnis domestik dan luar negeri, yang dipadukan dengan penjualan dan distribusi langsung, memastikan distribusi global dan dukungan pelanggan, serta menyediakan solusi ekonomis dan andal kelas atas untuk semua pelanggan kami.

Budaya Perusahaan

Asli Dapat Diandalkan
Kualitas Secara Alamiah Menonjol.

Nilai-nilai inti: Mengembangkan diri dan peduli terhadap orang lain.

Penglihatan:Menjadi ahli layanan di bidang transmisi cerdas.

Misi kami:Memberikan layanan berkualitas tinggi dan menciptakan nilai bagi pelanggan.

Filosofi pelayanan:Mengejar kebahagiaan material dan spiritual bagi semua karyawan dan berkontribusi terhadap kemajuan dan pengembangan masyarakat manusia.

  • 2009

    Pembentukan

  • 80+

    Staf

  • 5+

    Jalur Produksi
Berita
