Gearbox planet heliks

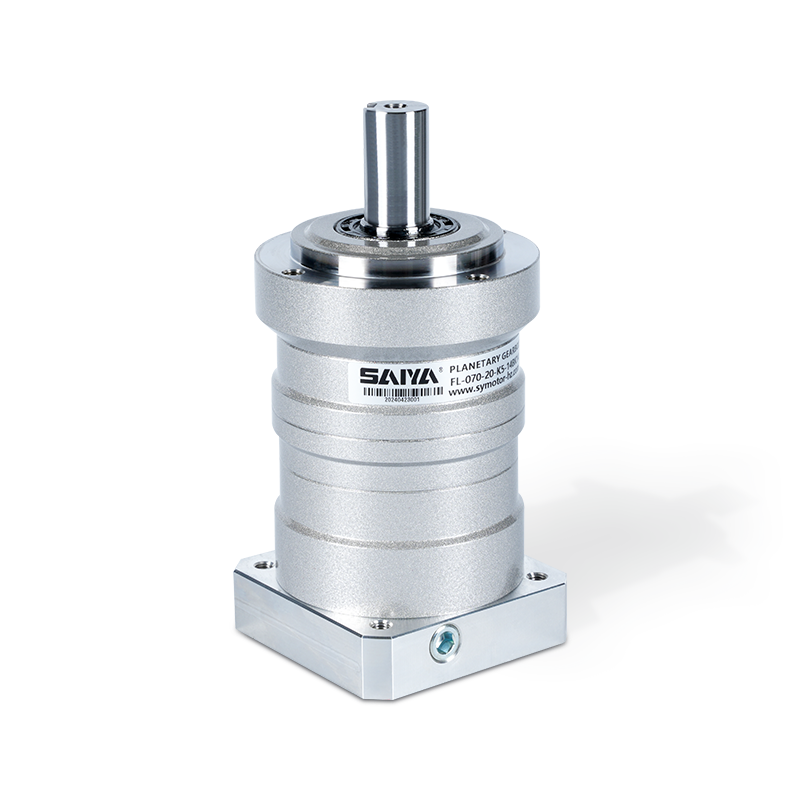

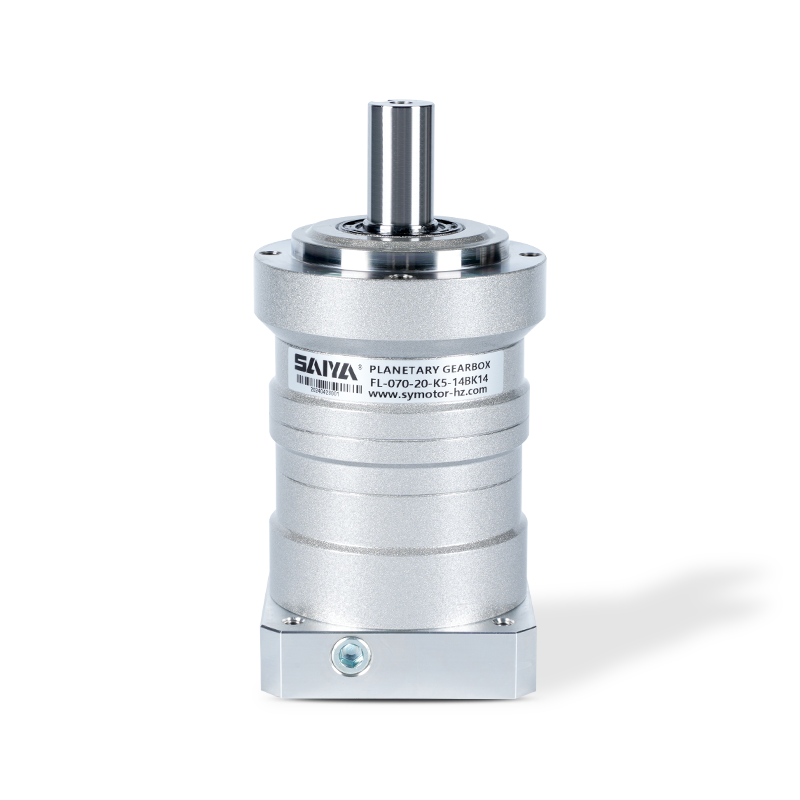

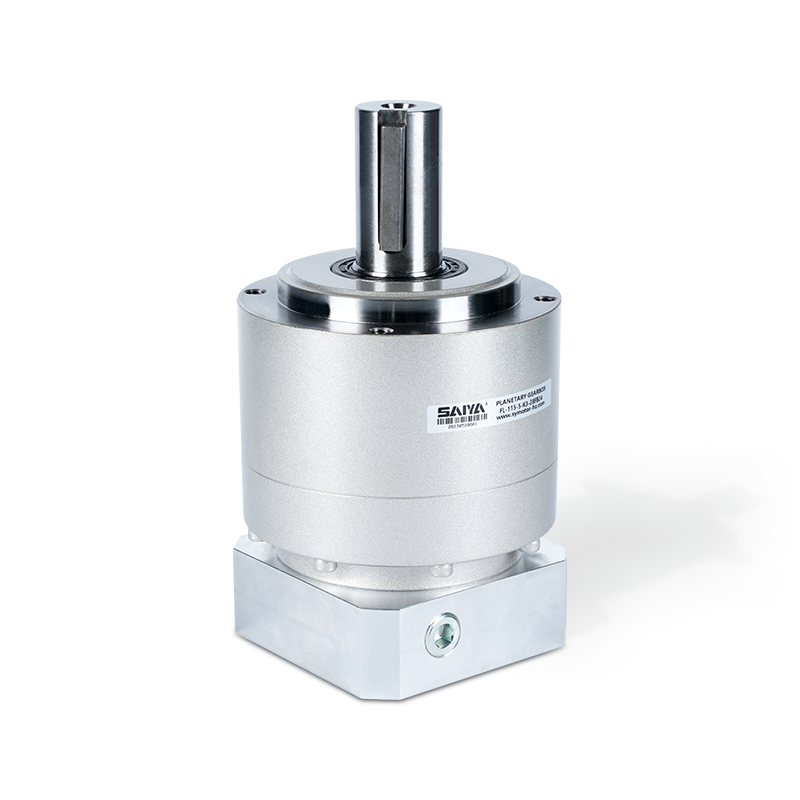

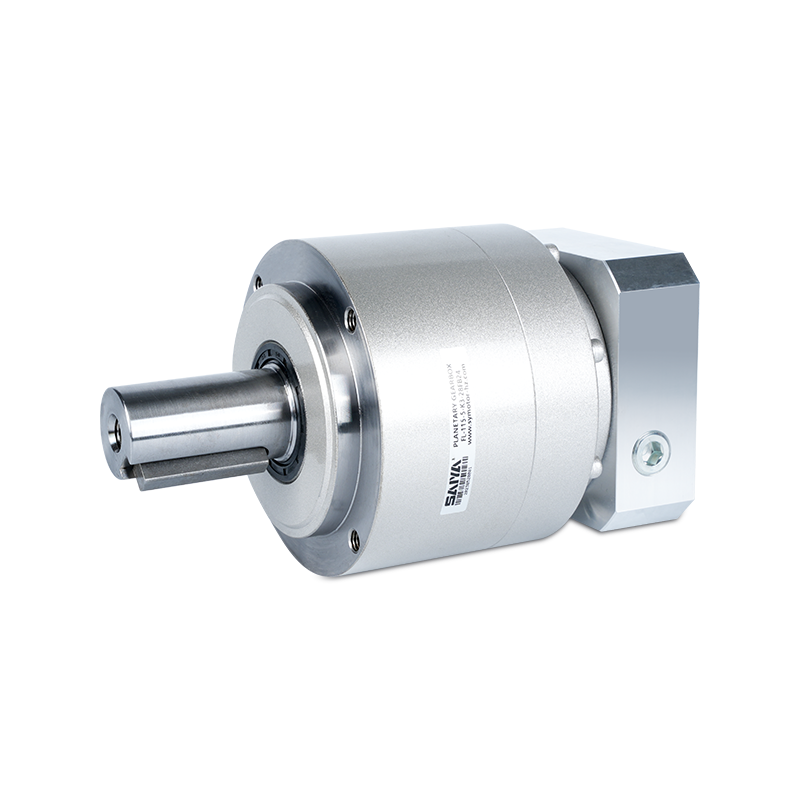

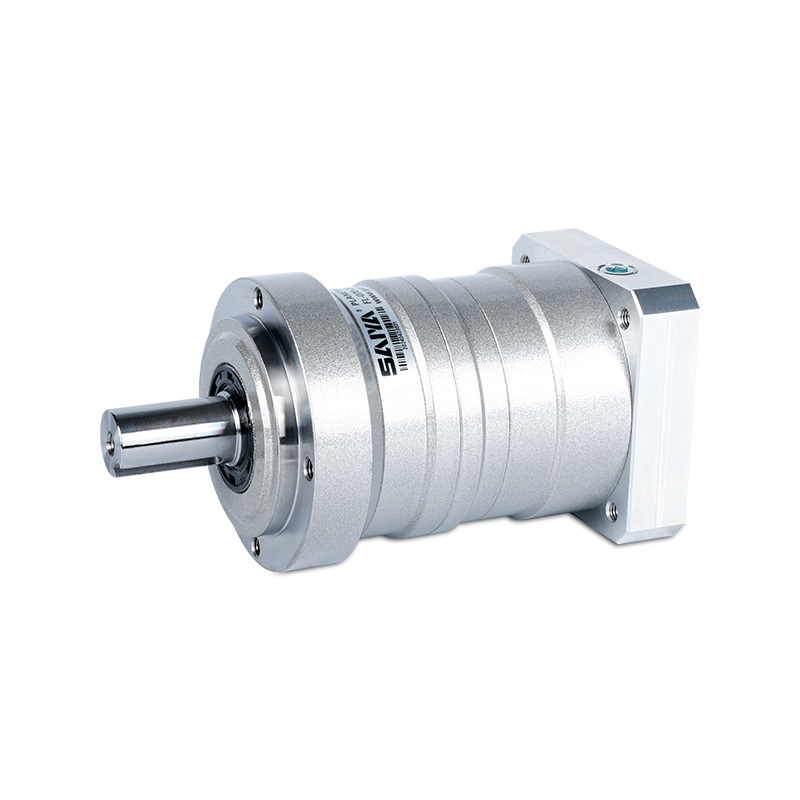

Seri FL 60 90 115 142 180 220 Helical Planetary Gearbox

FL Helical Gear Series/Flange Output/Kisaran Ukuran Circular: 60-220mm

Level: Level 1-2

Input Poros Diameter Dalam: 14-19mma

Tidak ada artikel sebelumnya | BERIKUTNYA

+ Hubungi kami + Unduh Katalog Video Produk

APLIKASI DAERAH

Kami adalah perusahaan teknologi tinggi yang didedikasikan untuk produksi dan penjualan motor reduksi roda gigi AC, motor reduksi kecil, pereduksi planet khusus servo, motor DC tanpa sikat dan motor tanpa sikat, dan produk lainnya.

Penyortiran logistik
Robot otomatis
pemotongan laser
Gerbang Kontrol Akses
Station listrik fotovoltaik
Alat kesehatan
Agv

Deskripsi Produk

Gearbox Seri FL menawarkan solusi serbaguna untuk berbagai aplikasi industri, menampilkan desain roda gigi heliks, output flensa bulat, dan berbagai ukuran dari 60 hingga 220 mm. Gearbox ini cocok untuk tugas yang membutuhkan transmisi daya yang tepat dan efisien dalam ruang yang ringkas.

Fitur penting dari seri FL adalah kisaran diameter poros inputnya dari 14-19 mm, yang dapat mengakomodasi berbagai konfigurasi motor dan input daya. Kemampuan beradaptasi ini memastikan kompatibilitas dengan berbagai jenis motor, meningkatkan keserbagunaan gearbox di berbagai lingkungan industri.

Terbuat dari bahan berkualitas tinggi dan pembuatan presisi, seri FL tahan lama dan beroperasi dengan lancar. Selain itu, desainnya yang ringkas memungkinkan pemasangan dan integrasi yang mudah ke dalam sistem yang ada, dapat secara fleksibel beradaptasi dengan berbagai persyaratan torsi dan kecepatan. Apakah digunakan dalam sistem penyampaian, mixer, atau mesin lain, gearbox ini memberikan kinerja yang andal.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai ukuran	Panggung	Perbandingan	Nominal keluaran torsi	Maksimum keluaran torsi	Keadaan darurat berhenti torsi	Nominal masukan kecepatan	Maksimum masukan kecepatan	Diizinkan radial memuat	Diizinkan aksial memuat
Bingkai ukuran	Panggung	Perbandingan	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
050	1 Lajang	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Dobel	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Bingkai ukuran	Panggung	Perbandingan	Maksimum radial memuat	Maksimum aksial memuat	Berat	Momen dari kelembaman (≤φ8)	Momen dari kelembaman (≤φ14)
Bingkai ukuran	Panggung	Perbandingan	[N]	[N]	[kg]	[ kgcm² ]	[kgcm²]
050	1 Lajang	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Dobel	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai ukuran	Panggung	Perbandingan	Nominal keluaran torsi	Maksimum keluaran torsi	Keadaan darurat berhenti torsi	Nominal masukan kecepatan	Maksimum masukan kecepatan	Diizinkan radial memuat	Diizinkan aksial memuat
			[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
070	1 Lajang	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Dobel	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Bingkai ukuran	Panggung	Perbandingan	Maksimum radial memuat	Maksimum aksial memuat	Berat	Momen dari kelembaman (≤φ8)	Momen dari kelembaman (≤φ14)	Momen dari kelembaman (≤φ19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Lajang	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Dobel	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai ukuran	Panggung	Perbandingan	Nominal keluaran torsi	Maksimum keluaran torsi	Keadaan darurat berhenti torsi	Nominal masukan kecepatan	Maksimum masukan kecepatan	Diizinkan radial memuat	Diizinkan aksial memuat
Bingkai ukuran	Panggung	Perbandingan	[Nm]	[Nm]	[Nm]	[ RPM]	[RPM]	[N]	[N]
090	1 Lajang	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Dobel	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Bingkai ukuran	Panggung	Perbandingan	Maksimum radial memuat	Maksimum aksial memuat	Berat	Momen dari kelembaman (≤φ8)	Momen dari kelembaman (≤φ14)	Momen dari kelembaman (≤φ19)	Momen dari kelembaman (≤φ28)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ kgcm² ]
090	1 Lajang	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Dobel	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai ukuran	Panggung	Perbandingan	Nominal torsi keluaran	Maksimum output torsi	Keadaan darurat berhenti torsi	Nominal masukan kecepatan	Maksimum masukan kecepatan	Diizinkan radial memuat	Diizinkan aksial memuat
Bingkai ukuran	Panggung	Perbandingan	[Nm]	[Nm]	[Nm]	[ RPM]	[RPM]	[N]	[N]
120	1 Lajang	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Dobel	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Bingkai ukuran	Panggung	Perbandingan	Maksimum radial memuat	Maksimum aksial memuat	Berat	Momen dari kelembaman (≤φ14)	Momen dari kelembaman (≤φ19)	Momen dari kelembaman (≤φ28)	Momen dari kelembaman (≤φ38)
			[N]	[N]	[kg]	[KGCM²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 Lajang	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Dobel	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai ukuran	Panggung	Perbandingan	Nominal keluaran torsi	Maksimum keluaran torsi	Keadaan darurat berhenti torsi	Nominal masukan kecepatan	Maksimum masukan kecepatan	Diizinkan radial memuat	Diizinkan aksial memuat
Bingkai ukuran	Panggung	Perbandingan	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
155	1 Lajang	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Dobel	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Bingkai ukuran	Panggung	Perbandingan	Maksimum radial memuat	Maksimum aksial memuat	Berat	Momen dari kelembaman (≤φ19)	Momen dari kelembaman (≤φ28)	Momen dari kelembaman (≤φ38)	Momen dari kelembaman (≤φ48)
			[N]	[N]	[kg]	[ kgcm² ]	[KGCM² ]	[KGCM²]	[kgcm² ]
155	1 Lajang	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Dobel	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai ukuran	Panggung	Perbandingan	Nominal keluaran torsi	Maksimum keluaran torsi	Keadaan darurat berhenti torsi	Nominal masukan kecepatan	Maksimum masukan kecepatan	Diizinkan radial memuat	Diizinkan aksial memuat
Bingkai ukuran	Panggung	Perbandingan	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
205	1 Lajang	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Dobel	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Bingkai ukuran	Panggung	Perbandingan	Maksimum radial memuat	Maksimum aksial memuat	Berat	Momen dari kelembaman (≤φ28)	Momen dari kelembaman (≤φ38)	Momen dari kelembaman (≤φ48)	Momen Ofinertia (≤φ65)
			[N]	[N]	[kg]	[KGCM²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Lajang	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Dobel	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai ukuran	Panggung	Perbandingan	Nominal keluaran torsi	Maksimum keluaran torsi	Keadaan darurat berhenti torsi	Nominal masukan kecepatan	Maksimum masukan kecepatan	Diizinkan radial memuat	Diizinkan aksial memuat
Bingkai ukuran	Panggung	Perbandingan	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
235	1 Lajang	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Dobel	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Bingkai ukuran	Panggung	Perbandingan	Maksimum radial memuat	Maksimum aksial memuat	Berat	Momen dari kelembaman (≤φ38)	Momen dari kelembaman (≤φ48)	Momen dari kelembaman (≤φ65)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 Lajang	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Dobel	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

+ Memahami parameter produk secara rinci

Hubungi kami

Tentang kami

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. didirikan pada tahun 2009, dengan 15 tahun akumulasi industri, yang merupakan perusahaan teknologi tinggi yang mengkhususkan diri dalam produksi dan penjualan motor roda gigi AC Mikro, motor roda gigi AC kecil, motor roda gigi DC sikat, motor roda gigi DC brushless BLDC, gearbox Planetary Presisi, dan motor roller...dll. Kami adalah Grosir Cina Seri FL 60 90 115 142 180 220 Helical Planetary Gearbox Pemasok Dan Produk OEM dan ODM Seri FL 60 90 115 142 180 220 Helical Planetary Gearbox Produsen, Motor dan kotak roda gigi Saiya banyak digunakan dalam robot industri, logistik cerdas, mesin energi baru, robot AGV, dan bidang canggih lainnya. Selain itu, motor dan kotak roda gigi Saiya berperan penting dalam pemrosesan makanan, pengemasan, tekstil, elektronik, peralatan medis, dan mesin khusus, yang menawarkan solusi hemat biaya dan berbeda untuk berbagai industri. Untuk meningkatkan keunggulan kami dalam hal diferensiasi dan efektivitas biaya, kami memiliki perusahaan dagang sendiri, Hangzhou Saiya Transmission Equipment Co., LTD yang berlokasi di Hangzhou, Zhejiang, yang dekat dengan pelabuhan Shanghai dan Ningbo, untuk menangani bisnis domestik dan luar negeri, yang dipadukan dengan penjualan dan distribusi langsung, memastikan distribusi global dan dukungan pelanggan, serta menyediakan solusi ekonomis dan andal kelas atas untuk semua pelanggan kami.

Budaya Perusahaan

Asli Dapat Diandalkan
Kualitas Secara Alamiah Menonjol.

Nilai-nilai inti: Mengembangkan diri dan peduli terhadap orang lain.

Penglihatan:Menjadi ahli layanan di bidang transmisi cerdas.

Misi kami:Memberikan layanan berkualitas tinggi dan menciptakan nilai bagi pelanggan.

Filosofi pelayanan:Mengejar kebahagiaan material dan spiritual bagi semua karyawan dan berkontribusi terhadap kemajuan dan pengembangan masyarakat manusia.

2009
Pembentukan
80+
Staf
5+
Jalur Produksi

Berita

Mengungkap Inti Transmisi Industri: Bagaimana Planetary Gearbox Meningkatkan Efisiensi Sistem?
22 Nov, 2025
Itu gearbox planet adalah gigi reduksi penting dalam transmisi mekanis modern, banyak digunakan dalam peralatan otomasi, robot, instrumen presisi, dan mesin energi baru. Struktur inti...
BACA SELENGKAPNYA
Inti Daya yang Ringkas dan Efisien – Penjelasan Komprehensif tentang Motor Roda Gigi AC Mikro
15 Nov, 2025
Dalam perkembangan industri modern dan peralatan otomasi, motor roda gigi AC mikro telah menjadi sumber daya penting untuk pengoperasian mesin presisi, perangkat cerdas, dan peralatan...
BACA SELENGKAPNYA
Apa nilai utama dalam memilih Brush DC Gear Motors pada peralatan modern?
08 Nov, 2025
Sikat Motor Roda Gigi DC , sebagai unit daya komposit yang menggabungkan motor DC tradisional dan mekanisme pengurangan gigi, memainkan peran penting dalam peralatan industri, rumah pi...
BACA SELENGKAPNYA

RINCIAN KONTAK

Telp: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-mail: [email protected] / [email protected] / [email protected]
Kantor: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Alamat Kantor: Kamar 2201, Bangunan Wanyin, Kota Hangzhou, Provinsi Zhejiang
Pabrik: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Alamat Pabrik: Bangunan No.35, Taman Industri Zhongnan Teknik Yunhe Zhigu, Kota Xinan, Kabupaten Deqing, Kota Huzhou, Zhejiang, Cina

Industri aplikasi

Menu web

Pencarian Produk

Bahasa

Membagikan

Keluar menu

Gearbox planet heliks Pemasok

Seri FL 60 90 115 142 180 220 Helical Planetary Gearbox

Deskripsi Produk

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

1. Dengan kecepatan input nominal, masa pakai adalah 20.000 jam.

2. Torsi maksimum saat memulai dan berhenti.

3. Torsi maksimum saat menerima guncangan (hingga 1.000 kali).

4. Kecepatan input rata -rata maksimum.

5. Kecepatan input sesaat maksimum.

6. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan ke pusat poros output, pada beban aksial 0)

7. Dengan kecepatan input beban dan nominal ini, masa pakai akan menjadi 20.000 jam. (Diterapkan pada bantalan sisi output.

8. Beban radial maksimum yang dapat diterima oleh peredam.

9. Beban aksial maksimum yang dapat diterima oleh peredam.

10. Bobotnya dapat sedikit berbeda dari model ke mode.

Budaya Perusahaan

Asli Dapat Diandalkan
Kualitas Secara Alamiah Menonjol.
