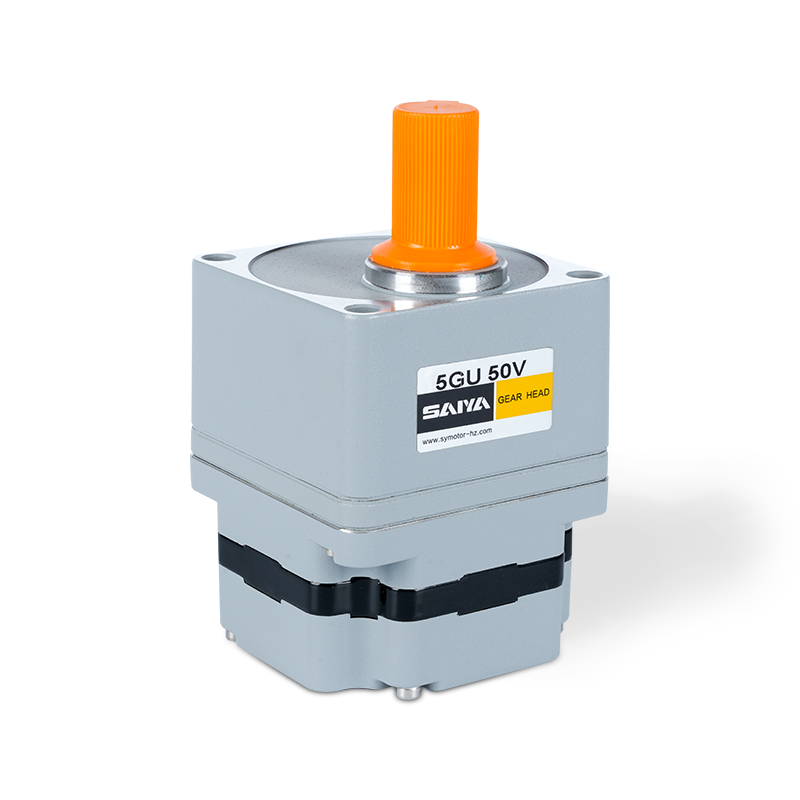

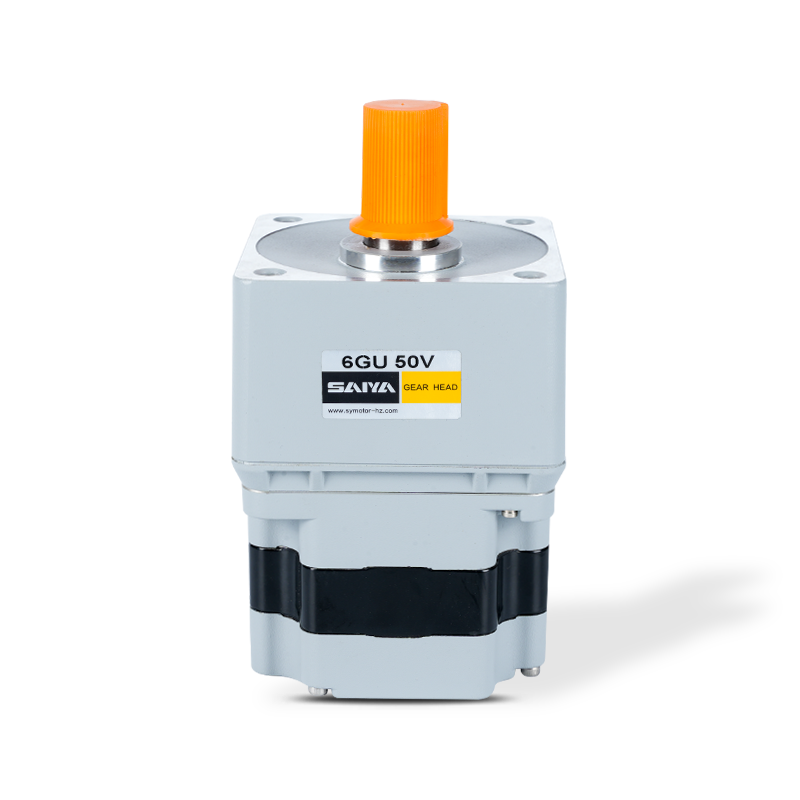

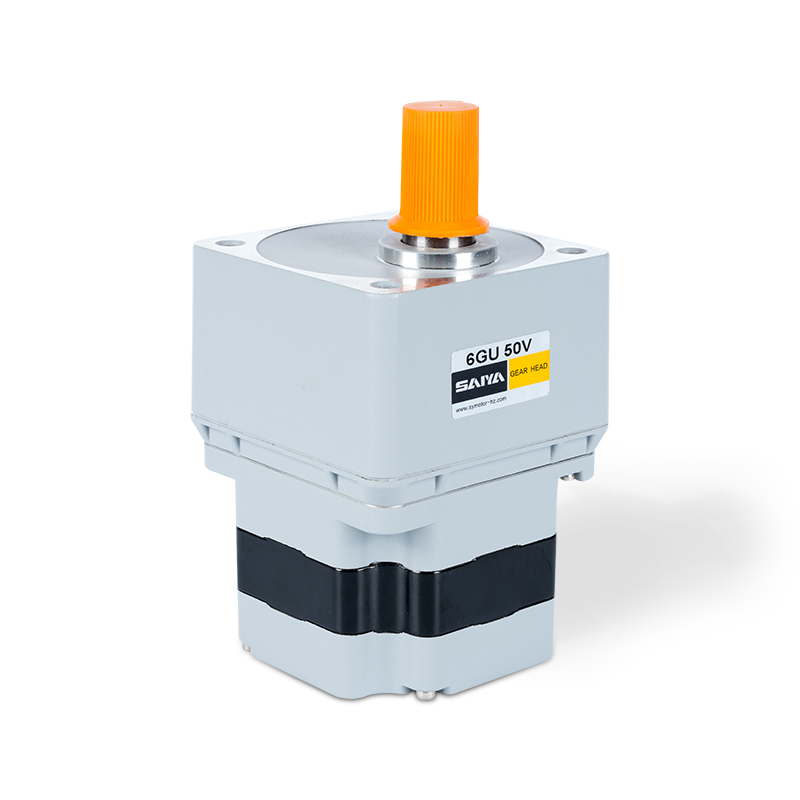

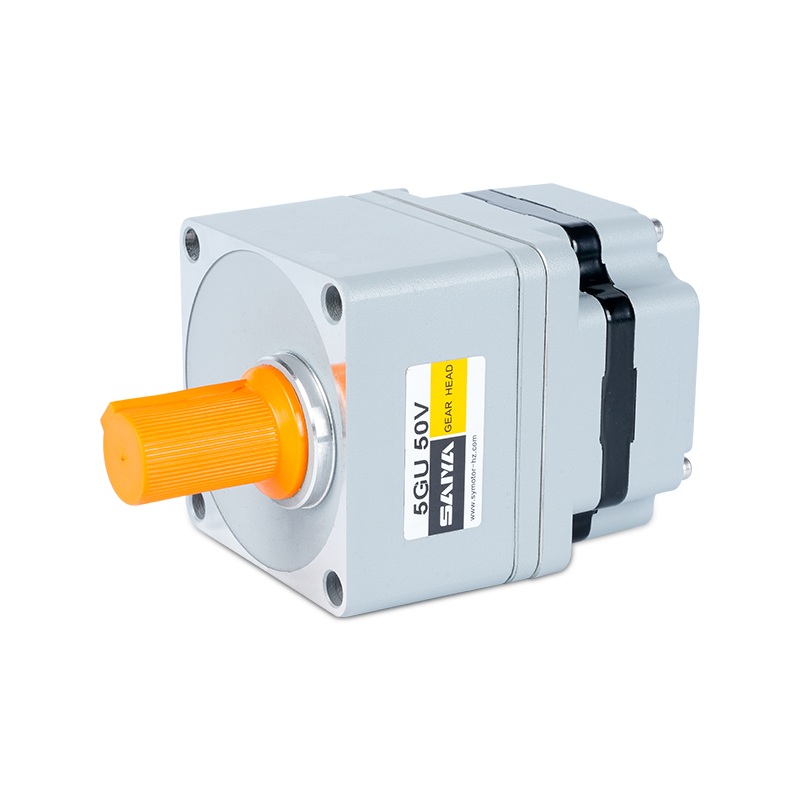

Motor gear sikat tegangan tinggi

Motor gear sikat 220V-230V

Ukuran tegangan: 220-230V ， 60mmx60mm-104mmx104mm

Daya Dinilai: 10-400W

Kecepatan Dinilai: 3000rpm

Nilai Arus: 0.3-7.1a

Torsi: 0,036-1.5n.m

Tidak ada artikel sebelumnya | BERIKUTNYA

+ Hubungi kami + Unduh Katalog Video Produk

APLIKASI DAERAH

Kami adalah perusahaan teknologi tinggi yang didedikasikan untuk produksi dan penjualan motor reduksi roda gigi AC, motor reduksi kecil, pereduksi planet khusus servo, motor DC tanpa sikat dan motor tanpa sikat, dan produk lainnya.

Penyortiran logistik
Robot otomatis
pemotongan laser
Gerbang Kontrol Akses
Station listrik fotovoltaik
Alat kesehatan
Agv

Deskripsi Produk

Motor gear sikat 220V-230VAC adalah solusi yang kuat dan efisien yang dirancang untuk berbagai aplikasi yang membutuhkan kontrol gerak yang tepat dan andal. Motor ini beroperasi dalam kisaran tegangan 220V hingga 230V, membuatnya cocok untuk catu daya standar. Dimensi kompaknya, mulai dari 60mm x 60mm hingga 104mm x 104mm, memungkinkan integrasi yang mudah ke dalam lingkungan yang dibatasi ruang.

Dengan output daya pengenal antara 10W dan 400W, motor ini memberikan kemampuan kinerja yang serba guna. Ini direkayasa untuk mencapai kecepatan pengenal 3000 rpm, memastikan operasi yang cepat dan konsisten. Penarikan motor saat ini berkisar dari 0,3A hingga 7,1A, menunjukkan konsumsi daya yang efisien relatif terhadap outputnya.

Output torsi motor gear sikat ini bervariasi dari 0,036n.m hingga 1.5n.m, yang melayani persyaratan torsi yang berbeda di berbagai aplikasi. Rentang torsi ini membuatnya ideal untuk tugas yang membutuhkan gerakan lembut dan lebih kuat.

Motor gear sikat 220V-230VAC menggabungkan efisiensi tinggi, ukuran kompak, dan kinerja yang andal, menjadikannya pilihan yang sangat baik untuk otomatisasi industri, robotika, dan bidang yang digerakkan oleh presisi lainnya. Kemampuannya untuk memberikan torsi dan kecepatan yang konsisten sambil mempertahankan konsumsi daya yang rendah memastikan fungsionalitas dan efisiensi energi yang optimal.

Parameter motor tegangan tinggi

Model	Voltase V	Frekuensi Hz	Kekuatan Dinilai W	Nilai arus A	Kecepatan Dinilai RPM	Torsi Dinilai N.M.	Perlindungan kelas AKU P
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Tegangan motor, daya, dan kecepatan akan disesuaikan sesuai dengan permintaannya di bawah keadaan dimensi yang dapat diadopsi.

Jenis

Motor tegangan tinggi

Jenis	Model
Jenis	Poros pinion	Poros bundar
Jenis kawat timbal	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Gearhead poros paralel (dijual terpisah)

Jenis Gearhead	Model Gearhead	Rasio gigi

Umur panjang ● kebisingan rendah	2gn □ k 4gn □ k 5GU □ KB 6gu □ Kb	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Masukkan rasio gigi di dalam kotak dalam nama model.

Meja motor-torque gigi

Gearhead dan Mid-Gearbox dapat dijual secara terpisah.

Masukkan rasio gigi di kotak () dalam nama model.

Latar belakang berwarna □ menunjukkan arah rotasi motor yang sama sementara arah berputar orang lain berlawanan.

Kecepatan dihitung dengan membagi kecepatan sinkron motor dengan rasio gigi. Kecepatan aktual adalah 2% ~ 20% lebih rendah dari nilai yang ditampilkan, tergantung pada ukuran beban.

Untuk mengurangi kecepatan di luar rasio roda gigi dalam tabel, pasang gearhead desimal (rasio gigi: 10) antara gearhead dan motor. Dalam hal ini, torsi yang diizinkan adalah 3n · m.

Unit torsi tunjangan 60 seri: Upside (N.M)/ Belowside (KGF.CM)

Rasio gigi	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kecepatan poros output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torsi tunjangan	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Unit Torsi Tunjangan 80 Seri: Upside (N.M)/ Belowside (KGF.CM)

Rasio gigi	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kecepatan poros output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torsi tunjangan	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Unit torsi tunjangan 90 seri: Upside (N.M)/ Belowside (KGF.CM)

Rasio gigi	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kecepatan poros output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torsi tunjangan	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

Unit torsi tunjangan 104 seri: Upside (N.M)/ Belowside (KGF.CM)

Rasio gigi	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kecepatan poros output	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Torsi tunjangan	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 Seri Dimensi (Unit MM)

Sekrup pemasangan disertakan dengan gearhead.

Jenis kabel timbal

Berat: Motor: 0,5kg / gearhead: 0,48kg

Model Motor

Model Gearhead

Rasio gigi

Dimensi

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Masukkan rasio roda gigi di dalam kotak (□) dalam nama model

Bagian poros tipe poros bundar

Tidak termasuk berat dan bentuk motor bagian poros sama dengan jenis pinion poros.

Gearhead desimal

Itu dapat dihubungkan ke tipe poros pinion GN. 2GN10XK / Berat: 0.2kg

WRIE Lubang plug Penjelasan Sinyal yang sesuai

Lubang plug	1	2	3	4
Sinyal	U	W	Hz	Hu
Plug Hole	5	6	7	8
Sinyal	V	Gnd	Hw	VCC

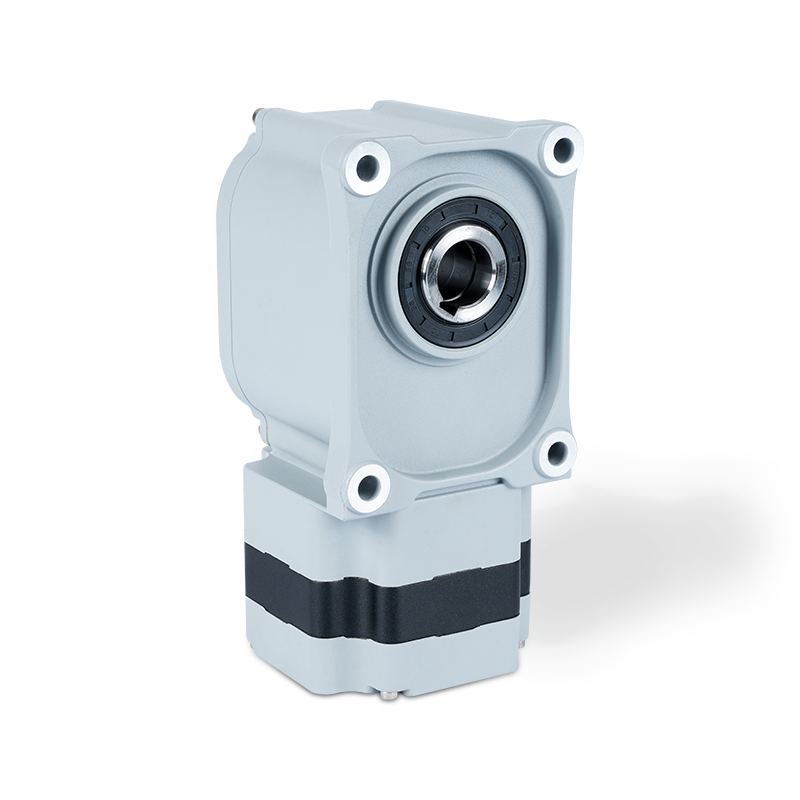

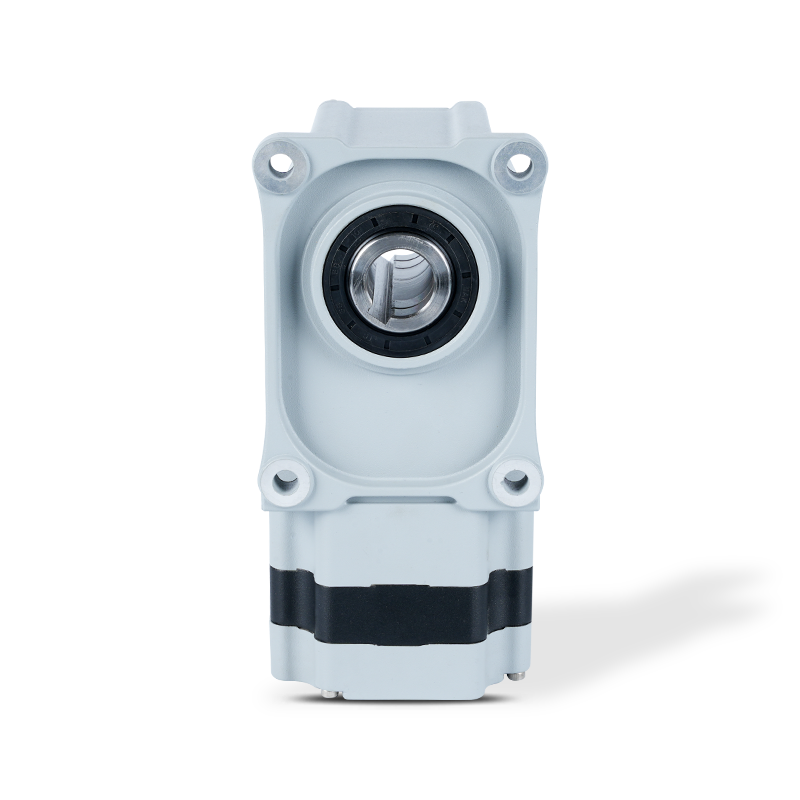

60 Pressure L Type Reducer
