Motor gear sikat tegangan rendah

Motor gear sikat 48V

Ukuran tegangan: 48V ， 60mmx60mm-104mmx104mm

Daya Dinilai: 25-400W

Kecepatan Dinilai: 3000rpm

Nilai arus: 1.0-10.5a

Torsi: 0.2-1.27n.m

Tidak ada artikel sebelumnya | BERIKUTNYA

+ Hubungi kami + Unduh Katalog Video Produk

APLIKASI DAERAH

Kami adalah perusahaan teknologi tinggi yang didedikasikan untuk produksi dan penjualan motor reduksi roda gigi AC, motor reduksi kecil, pereduksi planet khusus servo, motor DC tanpa sikat dan motor tanpa sikat, dan produk lainnya.

Penyortiran logistik
Robot otomatis
pemotongan laser
Gerbang Kontrol Akses
Station listrik fotovoltaik
Alat kesehatan
Agv

Deskripsi Produk

Motor gear sikat 48V adalah motor serba guna dan efisien yang dirancang untuk berbagai aplikasi. Dengan dimensi mulai dari 60mm x 60mm hingga 104mm x 104mm, motor ini dapat masuk ke berbagai ukuran peralatan. Ini menawarkan output daya pengenal antara 25W hingga 400W, membuatnya cocok untuk tugas ringan dan tugas berat. Motor beroperasi pada kecepatan peringkat 3000 rpm yang konsisten, memastikan kinerja yang halus dan andal. Ini fitur arus pengenal 1,0 hingga 10,5A, yang menunjukkan efisiensi dan kemampuan hemat energi.

Salah satu spesifikasi utama dari motor ini adalah torsi, dengan peringkat 0,2-1,27 n.m, yang memberikan kekuatan yang memadai untuk mendorong sistem mekanik. Desain sikat meningkatkan daya tahan dan mengurangi kebutuhan perawatan, karena tidak ada kuas yang aus seiring waktu. Ini juga berkontribusi pada operasi yang lebih tenang dan efisiensi yang lebih tinggi dibandingkan dengan motor yang disikat.

Motor gear sikat 24V sangat ideal untuk digunakan dalam sistem otomasi, robotika, kendaraan listrik, dan aplikasi industri lainnya di mana kontrol yang tepat dan keandalan jangka panjang sangat penting. Ukurannya yang ringkas, dikombinasikan dengan karakteristik kinerja yang kuat, menjadikannya pilihan yang lebih disukai bagi para insinyur dan desainer yang mencari solusi motor berkualitas tinggi.

Parameter motor tegangan rendah

Model	Voltase V	Arus tanpa beban A	Kecepatan tanpa beban RPM	Kekuatan Dinilai W	Nilai arus A	Kecepatan Dinilai RPM	Torsi Dinilai N.M.	Perlindungan kelas AKU P
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Jenis

Motor tegangan rendah

Jenis	Model
	Poros pinion	Poros bundar
Jenis kawat timbal	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

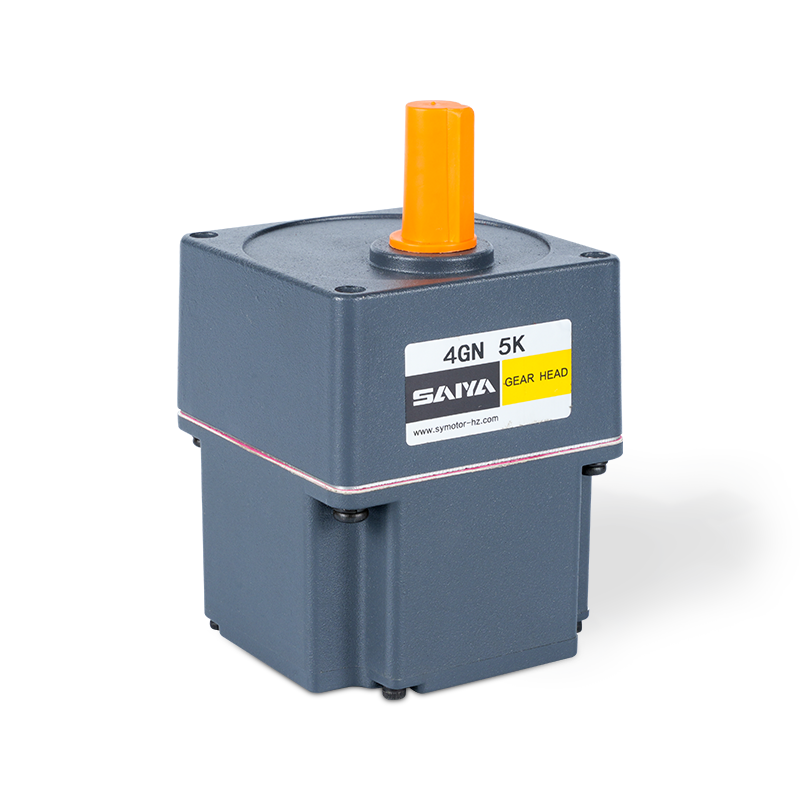

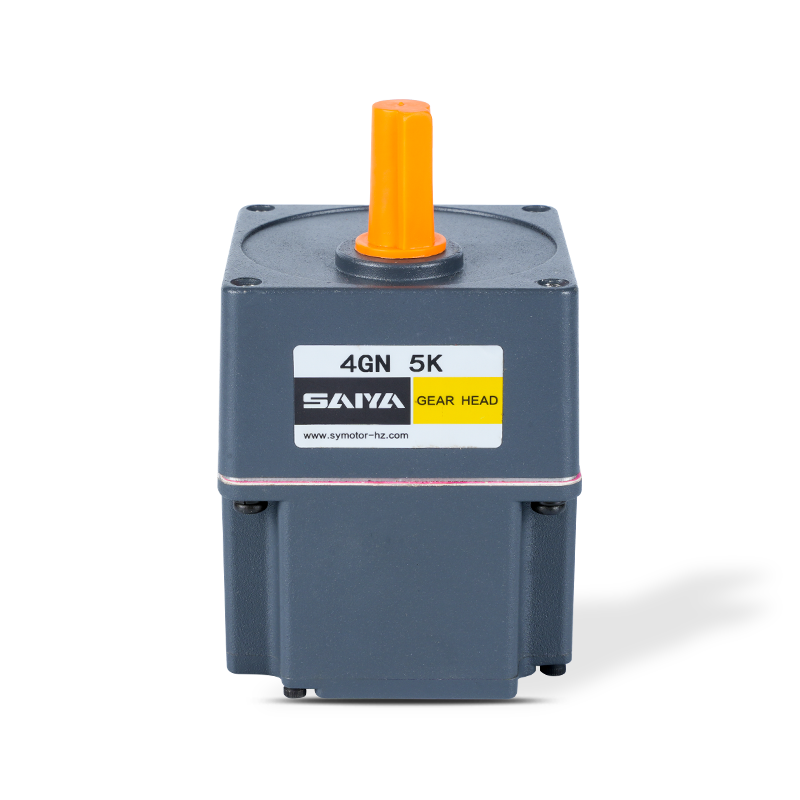

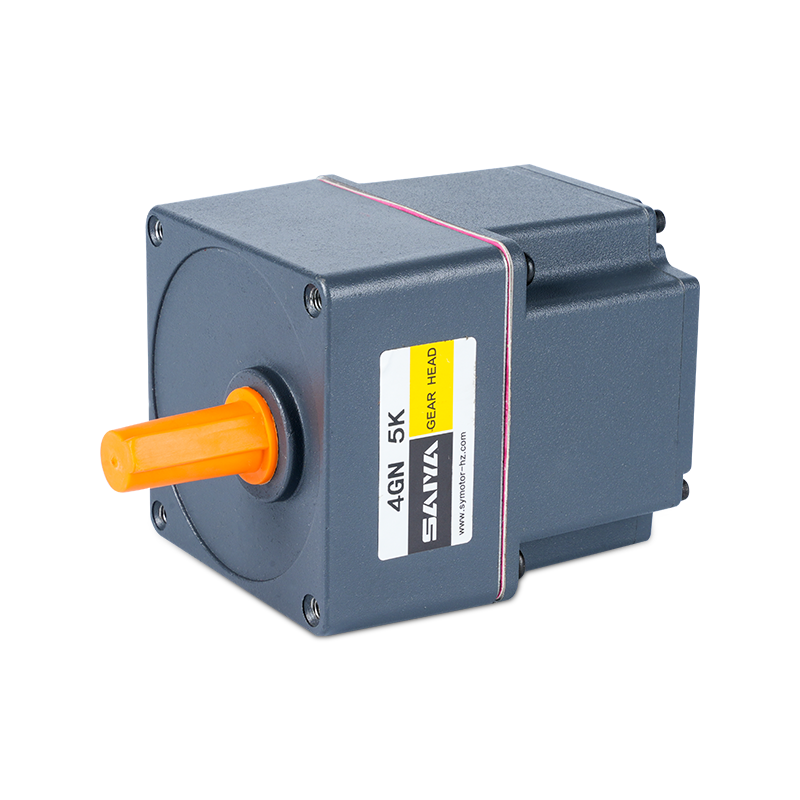

Gearhead poros paralel (dijual terpisah)

Jenis Gearhead	Model Gearhead	Rasio gigi

Umur panjang ● kebisingan rendah	2gn □ k 4gn □ k 5GU □ KB 6gu □ Kb	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Masukkan rasio gigi di dalam kotak dalam nama model.

Meja motor-torque gigi

Gearhead dan Mid-Gearbox dapat dijual secara terpisah.

Masukkan rasio gigi di kotak () dalam nama model.

Latar belakang berwarna □ menunjukkan arah rotasi motor yang sama sementara arah berputar orang lain berlawanan.

Kecepatan dihitung dengan membagi kecepatan sinkron motor dengan rasio gigi. Kecepatan aktual adalah 2% ~ 20% lebih rendah dari nilai yang ditampilkan, tergantung pada ukuran beban.

Untuk mengurangi kecepatan di luar rasio roda gigi dalam tabel, pasang gearhead desimal (rasio gigi: 10) antara gearhead dan motor. Dalam hal ini, torsi yang diizinkan adalah 3n · m.

Unit torsi tunjangan 60 seri: Upside (N.M)/ Belowside (KGF.CM)

Rasio gigi	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kecepatan poros output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torsi tunjangan	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Unit Torsi Tunjangan 80 Seri: Upside (N.M)/ Belowside (KGF.CM)

Rasio gigi	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kecepatan poros output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torsi tunjangan	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Unit torsi tunjangan 90 seri: Upside (N.M)/ Belowside (KGF.CM)

Rasio gigi	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kecepatan poros output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torsi tunjangan	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

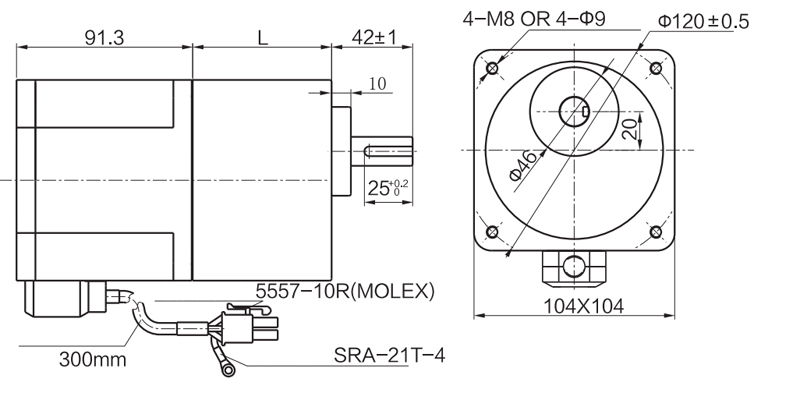

Unit torsi tunjangan 104 seri: Upside (N.M)/ Belowside (KGF.CM)

Rasio gigi	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kecepatan poros output	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Torsi tunjangan	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

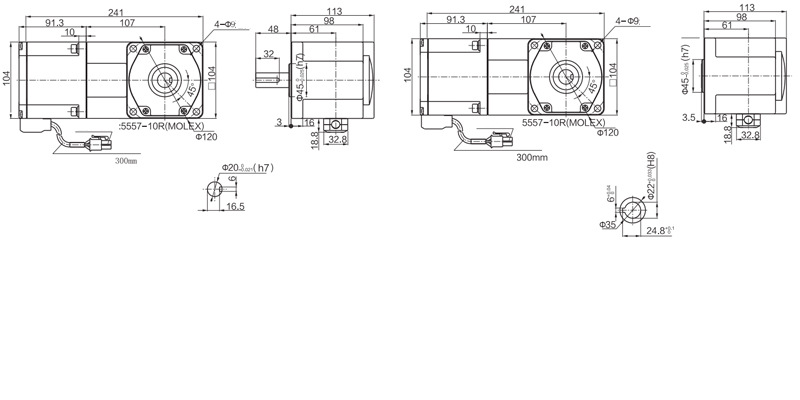

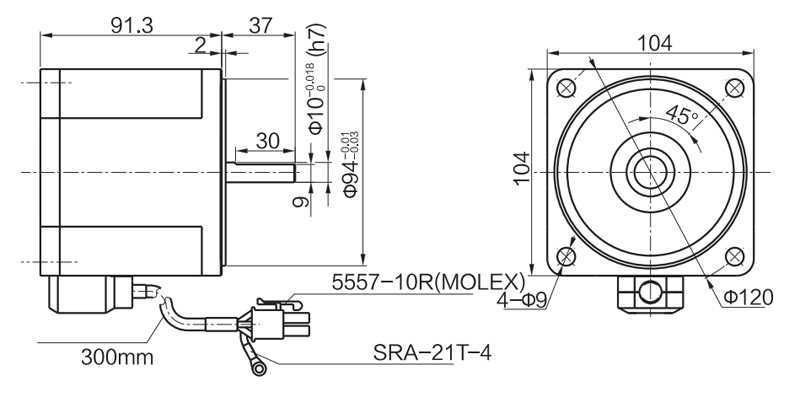

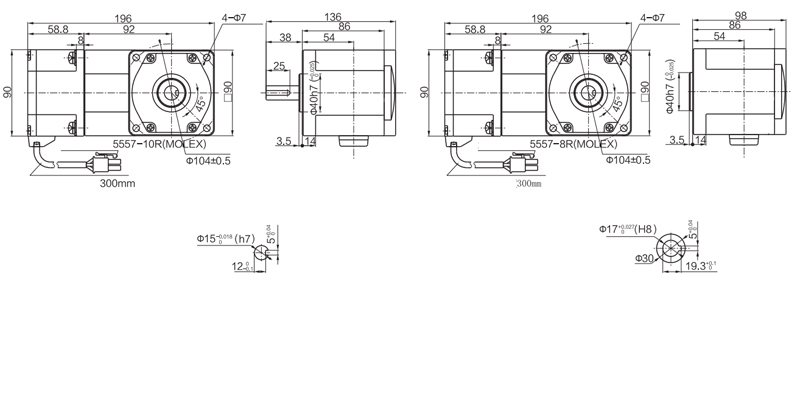

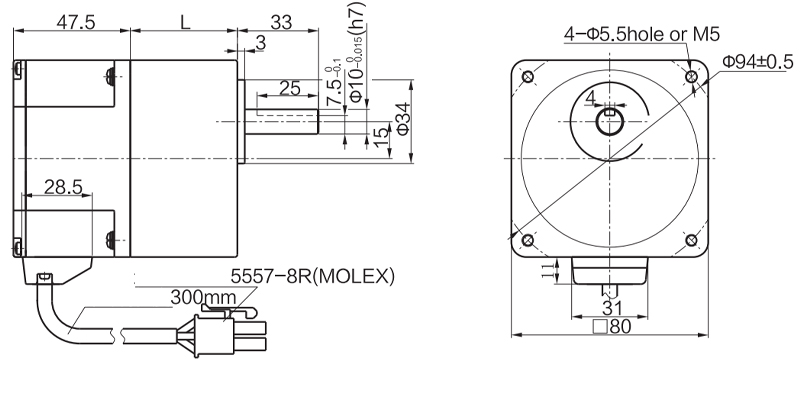

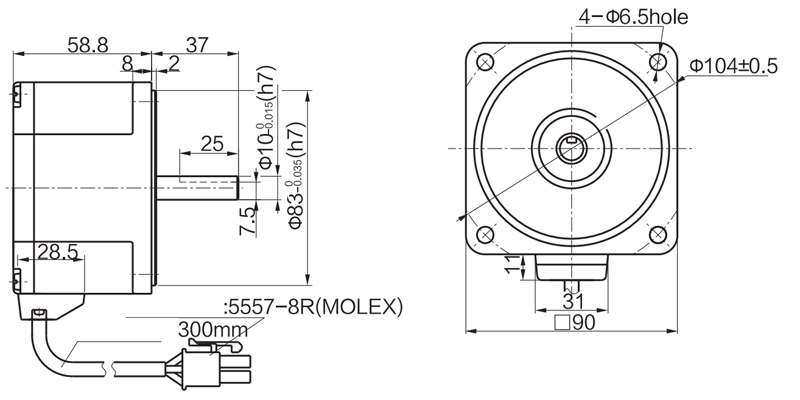

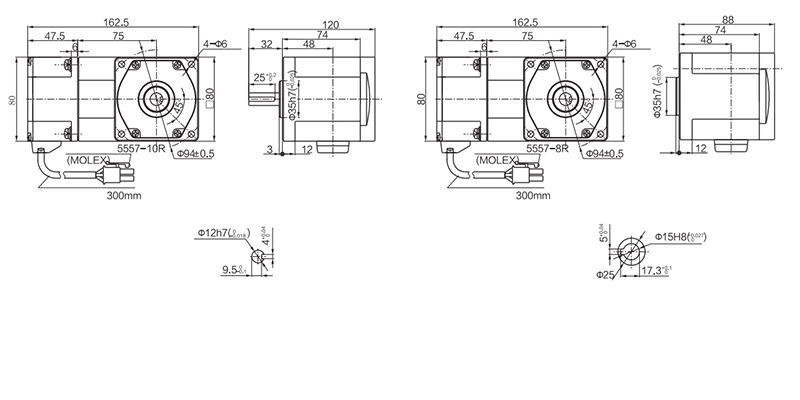

60 Seri Dimensi (Unit MM)

Sekrup pemasangan disertakan dengan gearhead.

Jenis kabel timbal

Berat: Motor: 0,5kg / gearhead: 0,48kg

Model Motor

Model Gearhead

Rasio gigi

Dimensi

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Masukkan rasio roda gigi di dalam kotak (□) dalam nama model

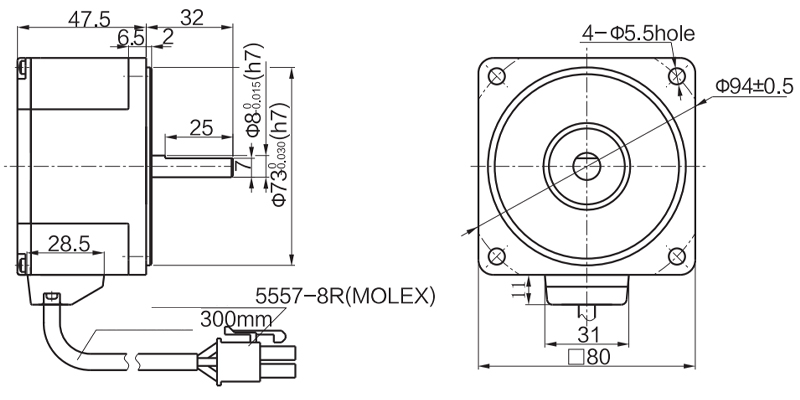

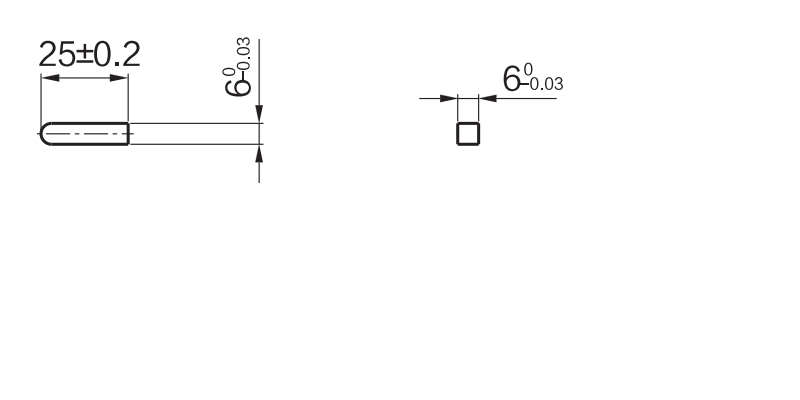

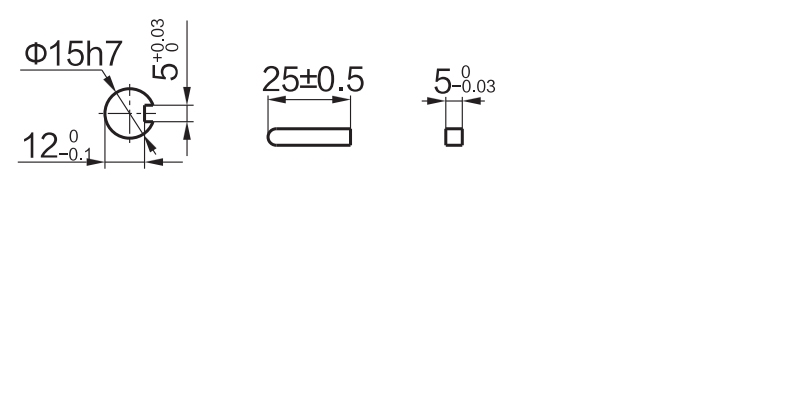

Bagian poros tipe poros bundar

Tidak termasuk berat dan bentuk motor bagian poros sama dengan jenis pinion poros.

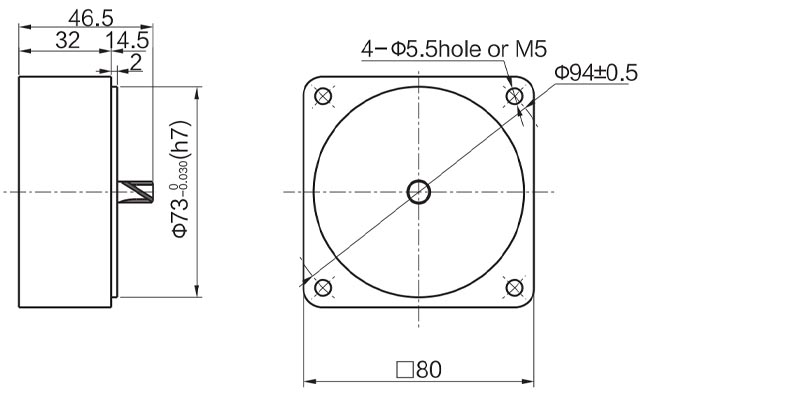

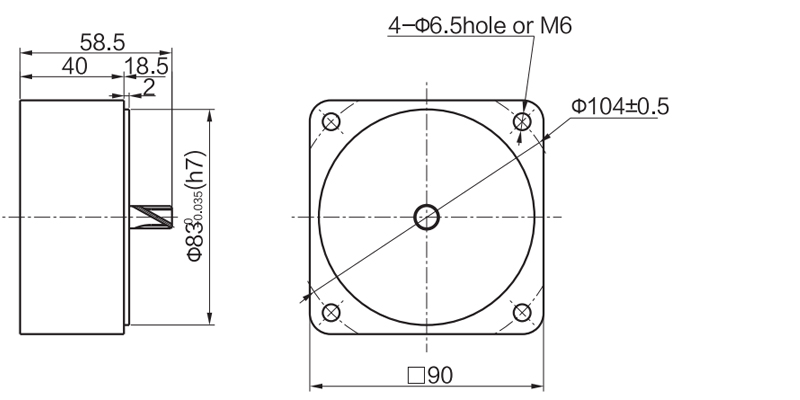

Gearhead desimal

Itu dapat dihubungkan ke tipe poros pinion GN. 2GN10XK / Berat: 0.2kg

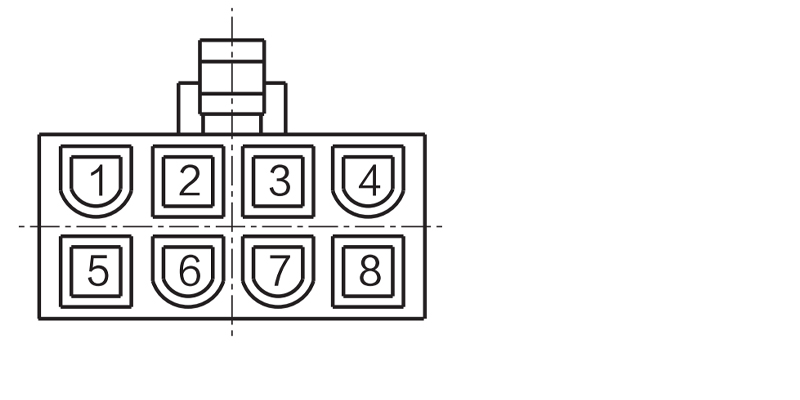

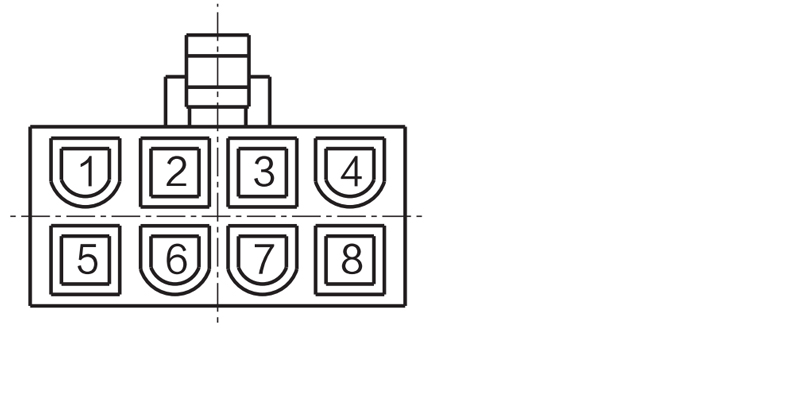

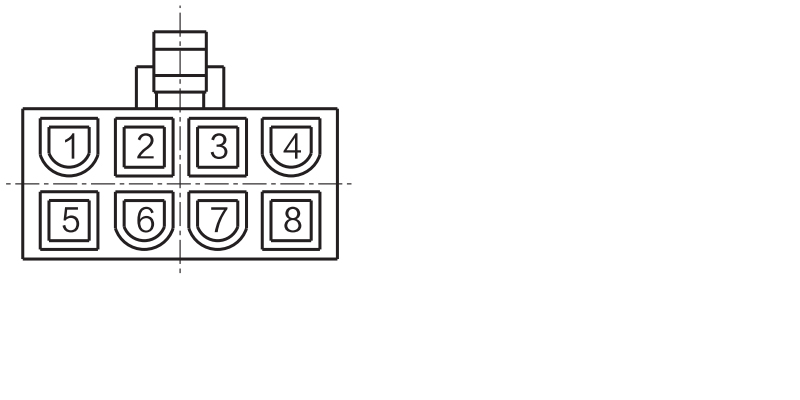

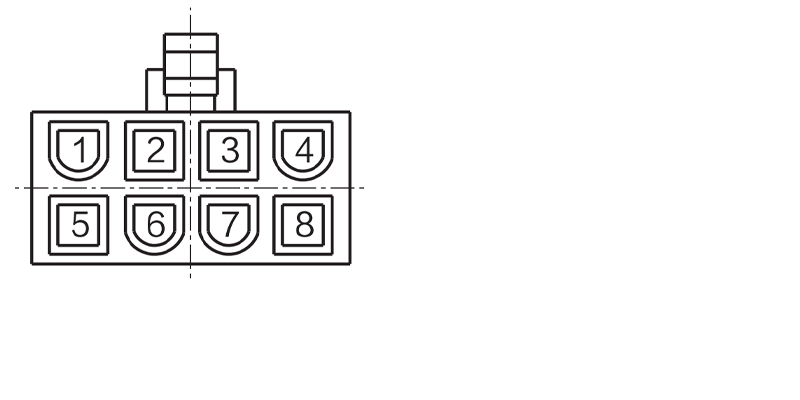

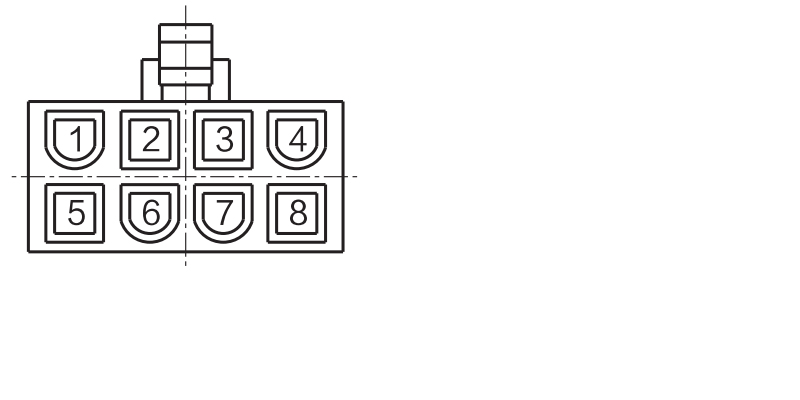

WRIE Lubang plug Penjelasan Sinyal yang sesuai

Lubang plug	1	2	3	4
Sinyal	U	W	Hz	Hu
Plug Hole	5	6	7	8
Sinyal	V	Gnd	Hw	VCC

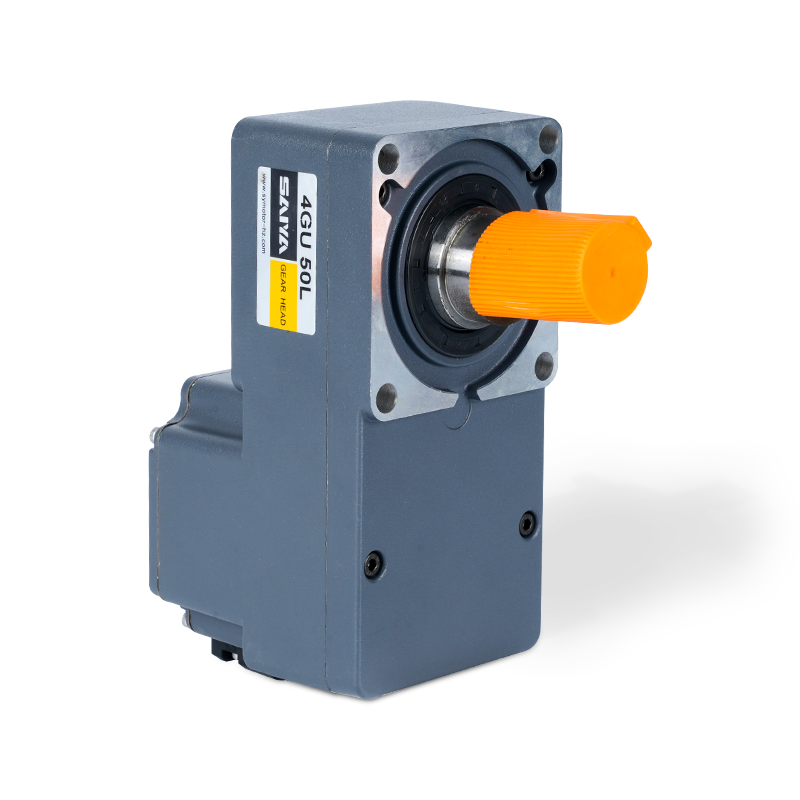

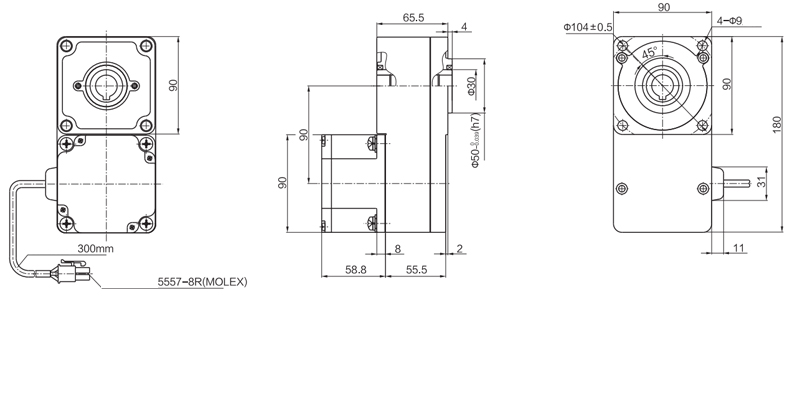

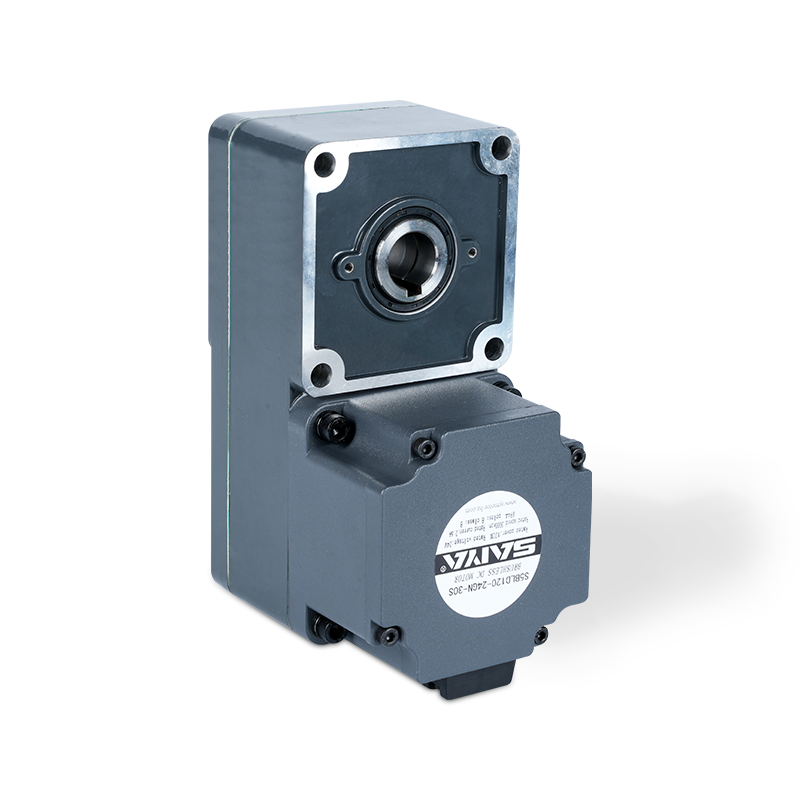

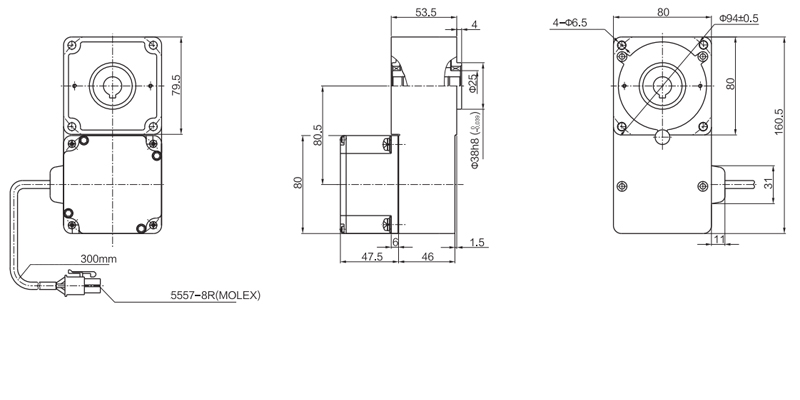

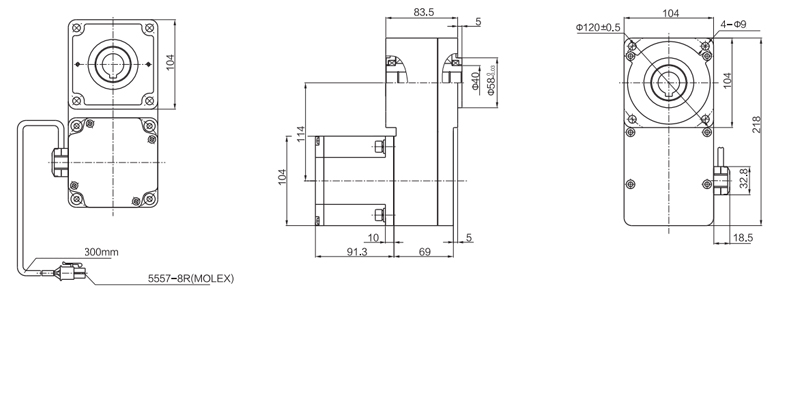

60 Pressure L Type Reducer
